Dans les domaines de la fixation industrielle, de l'emballage, du travail du bois et de la fabrication de tissus d'ameublement, la sélection des agrafes affecte directement la résistance des joints, l'intégrité du substrat et le débit de la chaîne de production. Le agrafe en fil moyen occupe une position bien définie dans la gamme de calibres de fil - suffisamment solide pour les tâches de maintien structurel dans les cartons ondulés, les palettes et les cadres de meubles, mais suffisamment mince pour éviter la fissuration du substrat dans les applications en bois résineux et en carton. Ce guide fournit un cadre d'évaluation techniquement fondé pour les acheteurs, les distributeurs et les ingénieurs d'approvisionnement B2B qui s'approvisionnent en agrafes en fil moyen en volume.

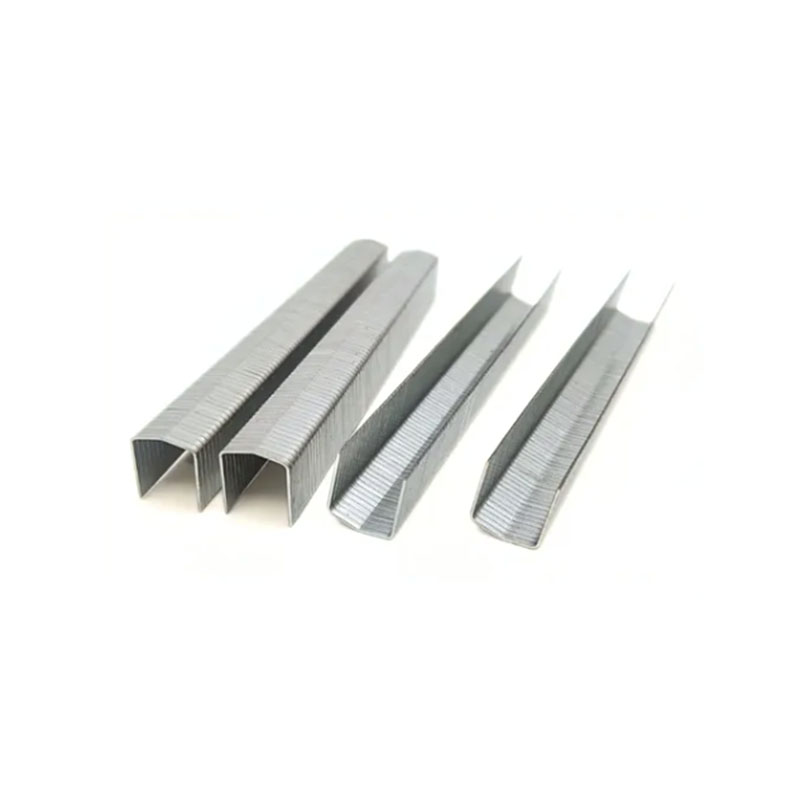

Qu'est-ce qui définit une agrafe en fil moyen ? Classement Technique
La classification des fils d'agrafes est basée sur le diamètre du fil, exprimé en unités de calibre selon le système Standard Wire Gauge (SWG) ou American Wire Gauge (AWG), ou directement en millimètres dans les spécifications alignées sur l'ISO. La convention industrielle dans la plupart des catalogues de fixations professionnelles définit les agrafes en fil moyen comme celles produites à partir de fils d'un diamètre compris entre environ 1,05 mm et 1,60 mm (équivalent à environ 19 à 16 SWG). Cette gamme se situe entre les agrafes en fil fin (inférieures à 1,05 mm) utilisées dans les matériaux fins et les agrafes en fil lourd (au-dessus de 1,60 mm) utilisées dans le bois de construction et l'assemblage de palettes.
Normes de calibre de fil, de largeur de couronne et de longueur de jambe
Trois paramètres géométriques définissent l'identité mécanique d'une agrafe : le diamètre du fil (jauge), la largeur de la couronne et la longueur des pattes. Chaque paramètre affecte un aspect différent des performances de fixation. Le diamètre du fil détermine la résistance à la pénétration, la résistance au retrait et la force de maintien par agrafe. La largeur de la couronne détermine la zone d'appui contre la surface du substrat et la répartition de la charge sur la face du joint. La longueur des pattes détermine la profondeur de pénétration dans le substrat récepteur, qui est le principal facteur de résistance à l'arrachement.
Les largeurs de couronne standard pour les agrafes à fil moyen vont de 5,8 mm à 22 mm, selon la série d'applications. La série à couronne étroite (5,8 mm à 10 mm) est utilisée dans l'assemblage d'armoires, la fixation de garnitures et la production de meubles où un faible encombrement de fixation est requis. La série à couronne large (16 mm à 22 mm) est utilisée dans les applications de revêtement, de sous-couche et de carton ondulé où l'agrafe doit combler une ouverture de surface ou répartir la charge sur une zone de contact plus large.
Jauge d'agrafes à fil moyen et guide de sélection de la longueur des pattes
Un correct calibre d'agrafe de fil moyen et guide de sélection de la longueur des pattes Cette approche nécessite de faire correspondre la géométrie de l'agrafe à la fois au substrat d'entraînement et au substrat de réception. La règle empirique standard pour la longueur des pattes stipule que la patte d'agrafe doit pénétrer dans le matériau récepteur jusqu'à une profondeur égale à au moins deux fois l'épaisseur du matériau à fixer. Pour un panneau en carton de 6 mm d'épaisseur fixé sur une latte en bois de 18 mm d'épaisseur, la longueur minimale des pattes est de 6 mm (épaisseur du matériau) plus 12 mm (2x pénétration dans la latte), ce qui équivaut à 18 mm de longueur totale des pattes.
Les considérations supplémentaires relatives au choix de la longueur des pattes pour les applications industrielles incluent :
- Densité du substrat : les substrats à plus haute densité (bois dur, panneaux de fibres denses, carton ondulé à parois multiples) nécessitent des pieds plus courts que les substrats plus mous à force de maintien équivalente, car la résistance au retrait par millimètre de pénétration est plus élevée.
- Applications de clinchage : lorsque les pattes d'agrafes sont complètement enfoncées dans les deux substrats et pliées (pliées à plat) sur la face arrière, la longueur des pattes doit être égale à l'épaisseur totale de la pile plus 3 à 4 mm pour le pied de clinchage.
- Direction de la charge : les applications soumises à des forces de traction (perpendiculaires à la face de la couronne) nécessitent des pattes plus longues que les applications soumises à des forces de cisaillement latérales.
- Teneur en humidité du substrat : Les substrats en bois dont la teneur en humidité est supérieure à 19 % ont une résistance au retrait plus faible ; la longueur des jambes doit être augmentée de 20 à 30 % par rapport aux spécifications en conditions sèches
Options de matériaux et résistance à la corrosion
Matériau des agrafes en fil moyen : galvanisé ou acier inoxydable
Le matériau du fil détermine la résistance à la corrosion, la dureté et les performances de maintien à long terme d'une agrafe dans son environnement de service. Le choix de matériau de base en fil moyen, l galvanisé vs acier inoxydable, el est une décision d’approvisionnement critique pour les applications dans des environnements humides, extérieurs ou chimiquement actifs. Le tableau ci-dessous compare les options de matériaux de fil les plus significatives sur le plan commercial selon les paramètres pertinents pour les décisions d'approvisionnement B2B.
| Matériel | Résistance à la corrosion | Résistance à la traction (typique) | Coût relatif | Demande principale |
|---|---|---|---|---|
| Acier au carbone brillant (non revêtu) | Aucun — utilisation à sec en intérieur uniquement | 600 à 800 MPa | Le plus bas | Mobilier d'intérieur, emballage léger |
| Acier électrozingué | Faible – légère exposition à l’humidité | 600 à 800 MPa | Faible | Emballage général, menuiserie intérieure |
| Acier galvanisé à chaud | Bon – bois d’extérieur et bois traité | 550 à 750 MPa | Moyen | Palettes, revêtement extérieur, toiture |
| Acier inoxydable 304 | Très bon — produit chimique humide et doux | 700 à 900 MPa | Élevé | Emballage alimentaire, construction côtière |
| Acier inoxydable 316 | Excellent – marin et riche en chlorure | 700 à 900 MPa | Très élevé | Marine, offshore, traitement chimique |
Les agrafes galvanisées à chaud portent un poids de revêtement de zinc d'environ 35 à 60 g/m2, ce qui offre une protection contre la corrosion nettement meilleure que les revêtements électrozingués (généralement 10 à 20 g/m2). Pour les applications impliquant du bois traité sous pression contenant des conservateurs à base de cuivre (tels que les traitements ACQ ou CA), l'acier inoxydable est le seul matériau qui résiste à la corrosion galvanique accélérée causée par la concentration élevée d'ions cuivre dans le bois traité.
Fil moyen et agrafe en fil lourd – Une comparaison directe
Comparaison des agrafes en fil moyen et des agrafes en fil lourd
La décision entre agrafe en fil moyen vs agrafe en fil lourd types sont le plus souvent rencontrés dans les applications de conception de lignes d’emballage et d’assemblage structurel. Les deux classes de fils peuvent atteindre une force de maintien adéquate dans de nombreux substrats qui se chevauchent, mais elles diffèrent considérablement en termes de compatibilité avec le substrat, de force motrice requise, de type d'outil et de coût par fixation. Le tableau ci-dessous fournit une comparaison côte à côte des paramètres les plus pertinents pour les décisions d'approvisionnement de la chaîne de production.
| Paramètre | Moyen Wire Staple (1.05–1.60 mm) | Agrafe en fil épais (1,60 à 2,20 mm) |
|---|---|---|
| Plage de diamètre de fil | 1,05 à 1,60 mm | 1,60-2,20 mm |
| Risque de fissuration du substrat | Faible to moderate | Modéré à élevé dans les résineux |
| Force motrice requise | Moyen (pneumatic 5–7 bar typical) | Élevé (pneumatic 7–8 bar or electric) |
| Résistance au retrait (par jambe unitaire) | Modéré | Élevé |
| Application typique | Emballages en carton ondulé, meubles et panneaux de palettes minces | Palettes structurelles, ossature bois, caisses lourdes |
| Coût par 1 000 unités (acier au carbone) | Faibleer | Élevéer |
| Compatibilité des outils | Large gamme d'agrafeuses pneumatiques et électriques | Une agrafeuse robuste dédiée est requise |
Les agrafes à fil moyen offrent une plus grande compatibilité avec les outils et un coût unitaire de fixation inférieur, ce qui en fait la spécification privilégiée pour les lignes d'emballage automatisées à grand volume où la maintenance des outils et le coût des consommables sont des variables opérationnelles importantes.
Ingénierie d'application : carton, carton ondulé et au-delà
Agrafe en fil moyen pour emballages en carton et carton ondulé
Le agrafe en fil moyen pour les emballages en carton et ondulé Le segment représente l’un des marchés d’utilisation finale les plus volumineux pour cette catégorie de fixations. L'agrafage du carton ondulé doit permettre une fermeture sécurisée des joints au niveau des coins du carton et des interfaces des rabats sans écraser la structure cannelée du support ondulé, qui est le principal élément porteur dans les performances des emballages empilés. La largeur de la couronne d'agrafes doit s'étendre sur la ligne d'entaille au niveau des coins du carton sans pénétrer dans la vallée d'entaille — une couronne étroite de 5,8 à 6,0 mm est standard pour la plupart des applications de couture de cartons ondulés.
Le choix de la longueur des pattes pour les emballages en carton ondulé dépend des spécifications du carton. Les panneaux à cannelures B à simple paroi (d'une épaisseur d'environ 3,5 mm) nécessitent généralement un pied de 10 à 12 mm pour un clinchage adéquat. Le panneau à double paroi (environ 7 à 8 mm) nécessite des pieds de 14 à 16 mm. Les panneaux robustes à triple paroi (12 à 14 mm) sont généralement cousus avec des agrafes de 20 à 22 mm dans la plage de calibre de fil moyen.
Au-delà de l'emballage, les agrafes en fil moyen servent à une gamme d'applications d'assemblage industriel :
- Fabrication de meubles rembourrés : fixation de tissus et de sangles sur des cadres en bois dur et en bois d'ingénierie
- Construction de palettes et de caisses – assemblage de fines planches de terrasse aux longerons là où un fil lourd provoquerait des fissures
- Feutre de toiture et sous-couche – des agrafes métalliques à couronne large remplacent les clous à capuchon dans de nombreuses séquences d'installation automatisées.
- Fixation de clôture métallique – des agrafes métalliques moyennes enfoncées dans les poteaux de clôture retiennent le treillis métallique sous des charges de tension modérées.
- Emballage agricole : agrafage de cartons de légumes et de produits dans des environnements très humides, généralement à l'aide de fil galvanisé ou inoxydable.
Compatibilité des agrafeuses et exigences en matière de force motrice
A agrafe en fil moyen les spécifications doivent toujours correspondre à un outil approuvé dans le tableau de compatibilité du fabricant de l'agrafeuse. La tolérance sur la largeur de la couronne, le diamètre du fil et la longueur des pattes affectent tous l'alimentation et l'entraînement corrects d'une agrafe dans un outil donné. L'utilisation d'agrafes en dehors de la plage spécifiée de l'outil provoque des ratés d'allumage, des bourrages, un enfoncement incomplet ou des dommages à l'outil.
Les agrafeuses pneumatiques à fil moyen fonctionnent généralement dans une plage de pression d'air de 4,5 à 7,5 bars. Les besoins en énergie d'entraînement augmentent avec le diamètre du fil, la longueur des branches et la dureté du substrat. Les principaux paramètres de compatibilité des outils que les acheteurs doivent vérifier avant de passer une commande d'agrafes en volume comprennent :
- Tolérance sur la largeur de la couronne : la plupart des outils acceptent un écart de largeur de couronne de ± 0,1 mm par rapport aux spécifications nominales.
- Plage de diamètres de fil : confirmez que la plage de diamètres de fil indiquée par l'outil correspond précisément aux spécifications du fil d'agrafe.
- Plage de longueur de jambe : les outils ont une longueur de jambe minimale et maximale pour une alimentation et un entraînement fiables de la bande.
- Configuration en bande : les agrafes sont fournies sous forme de bandes droites ou de bobines ; le magasin d'outils détermine quel format est compatible
- Type d'adhésif d'assemblage : les bandes assemblées en papier par rapport aux bandes assemblées en plastique affectent les résidus laissés dans le substrat et l'aptitude aux emballages en contact avec les aliments.
Approvisionnement en gros : tarification, quantité minimale de commande et vérification de la qualité
Prix de gros en gros et MOQ d'agrafes en fil moyen
Pour les acheteurs évaluant agrafe en fil moyen wholesale bulk pricing and MOQ , les prix du marché sont segmentés principalement par matériau de fil, série de couronnes et format de paquet. Les agrafes en fil moyen en acier au carbone des séries standard à couronne étroite et à couronne large constituent la spécification de produit la plus importante et proposent les prix de gros les plus compétitifs. Les variantes en acier galvanisé et en acier inoxydable entraînent des primes basées sur les matériaux qui reflètent les coûts actuels du fil machine et du revêtement.
La documentation de qualification en gros pour un programme d’achat de produits de base en volume doit inclure les exigences de vérification suivantes :
- Certification du diamètre du fil par lot — demandez des rapports d'inspection dimensionnelle confirmant le diamètre à ± 0,02 mm de la spécification nominale
- Certificat d'essai de résistance à la traction pour le matériau du fil — les valeurs minimales varient selon les spécifications, mais sont généralement supérieures à 600 MPa pour l'acier au carbone et à 700 MPa pour les nuances d'acier inoxydable.
- Certificat de poids de revêtement pour les produits galvanisés — spécifiez le poids minimum du revêtement de zinc (g/m2) comme exigence contractuelle, et pas seulement comme description du produit.
- Déclaration de conformité RoHS et REACH pour tous les matériaux de fils et adhésifs d'assemblage
- Confirmation des spécifications d'emballage : bandes par boîte, boîtes par carton et poids brut du carton pour la planification logistique
- Documentation du pays d'origine à des fins de classification des droits d'importation
FAQ
1. Quel calibre de fil est classé comme fil moyen pour les agrafes industrielles ?
Dans la terminologie professionnelle de la fixation, un agrafe en fil moyen est produit à partir de fil dans une plage de diamètres approximatifs de 1,05 mm à 1,60 mm. Cela correspond à environ 19 à 16 de calibre de fil standard (SWG). Les agrafes inférieures à cette plage sont classées comme fils fins, et les agrafes d'un diamètre de fil supérieur à 1,60 mm sont classées comme fils lourds. Les limites exactes varient légèrement entre les fabricants et les normes régionales, les acheteurs doivent donc toujours confirmer le diamètre du fil en millimètres plutôt que de se fier uniquement à la classification des calibres lors de la spécification d'applications de précision.
2. Quelle est la longueur de jambe correcte pour agrafer du carton ondulé simple paroi ?
Pour l'agrafage de carton ondulé simple paroi d'une épaisseur totale d'environ 3,5 mm (cannelure B standard ou cannelure C), la longueur de pied recommandée pour un agrafe en fil moyen for cardboard and corrugated packaging l'application est de 10 à 12 mm. Cela fournit une profondeur de clinchage adéquate à travers la pile de planches tout en gardant le pied replié dans le profil de la planche. Pour le carton ondulé à double paroi d'une épaisseur totale d'environ 7 à 8 mm, une longueur de jambe de 14 à 16 mm est la spécification standard. Les acheteurs doivent vérifier l’épaisseur du carton dans leurs spécifications d’emballage spécifiques avant de confirmer la longueur des pattes des agrafes.
3. Les agrafes en fil moyen galvanisé peuvent-elles être utilisées avec du bois traité sous pression ?
Les agrafes en fil moyen électrozingué standard ne doivent pas être utilisées avec du bois traité sous pression contenant des conservateurs à base de cuivre tels que l'ACQ (Alkaline Copper Quaternaire) ou le CA (Copper Azole). La concentration élevée d'ions cuivre dans le bois traité accélère la corrosion galvanique des revêtements de zinc, provoquant une défaillance prématurée des fixations. Les agrafes galvanisées à chaud offrent une résistance améliorée mais ne sont toujours pas recommandées pour les applications structurelles permanentes dans le bois traité. Les agrafes en fil moyen en acier inoxydable (qualité 304 ou 316) constituent la spécification correcte pour toutes les applications de bois traité sous pression et sont exigées par les codes du bâtiment de la plupart des juridictions pour ce cas d'utilisation.
4. À quel MOQ dois-je m'attendre lors de l'approvisionnement en agrafes en fil moyen en gros ?
MOQ de gros pour agrafe en fil moyen les produits répondant aux spécifications standard de l'acier au carbone vont généralement de 5 à 20 cartons par SKU provenant de fabricants en volume, avec un contenu de carton individuel allant de 5 000 à 20 000 agrafes en fonction de la série de couronnes et de la longueur des pieds. Les variantes en acier galvanisé et en acier inoxydable proposent souvent des MOQ plus élevés, de 10 à 50 cartons, en raison de volumes de production inférieurs et de la sensibilité au coût des matériaux. Les spécifications personnalisées — y compris les largeurs de couronnes non standard, les revêtements spéciaux ou les formats de bandes personnalisés — nécessitent généralement des MOQ de 50 cartons ou plus et entraînent des délais de livraison plus longs, de 4 à 8 semaines à compter de la confirmation de la commande.
Références
- Organisation internationale de normalisation. ISO 10654 : Agrafes à utiliser dans les agrafeuses pour la fixation de documents . ISO, 1991.
- Comité européen de normalisation. EN 13925-1 : Emballages — Carton de fibres ondulées — Partie 1 : Méthodes d'essai . CEN, 2003.
- Association américaine des forêts et du papier. Spécification nationale de conception (NDS) pour la construction en bois . AWC, 2018.
- ASTM International. ASTM F1667 : Spécification standard pour les fixations enfoncées : clous, pointes et agrafes . ASTM, 2017.
- Laboratoire des produits forestiers. Manuel du bois : Le bois comme matériau d'ingénierie . Service forestier de l'USDA, rapport technique général FPL-GTR-282, 2021.
- Association internationale des agrafes, des clous et des outils. Guide de référence des normes et spécifications des fixations ISANTA . ISANTA, 2019.
